产品概述：
三相电子式电能表(下称电表)采用微电子技术计量电能，采用全屏蔽、全密封结构，用先进的单片机处理系统进行数据的采集、处理和保存，具有良好的抗电磁干扰、低自耗节电、高精度不需校检表、防窃电、5（80）A宽量程、高过载保护、长寿命的特点。
- 详情描述
- 产品参数
- 注意事项
三相电子式电能表(下称电表)采用微电子技术计量电能，采用全屏蔽、全密封结构，用先进的单片机处理系统进行数据的采集、处理和保存，具有良好的抗电磁干扰、低自耗节电、高精度不需校检表、防窃电、5（80）A宽量程、高过载保护、长寿命的特点。
电子式预付费电能表适用于频率为50Hz或60Hz有功电能计量，安装于室内或室外表箱内使用。适用于环境温度为－10 — +50℃，相对湿度不超过85％，且周围空气中不应有腐蚀性气体，避免尘砂、盐雾 、凝露等影响。

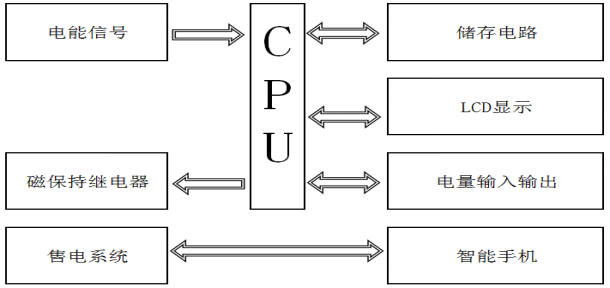

工作原理
电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。
技术参数：
●误差极限
|
电流值 |
功率因数(COSφ) |
百分数误差极限(%) |
||
|
直接接入式 |
经互感器接入式 |
1级 |
2级 |
|
|
0.05Ib |
0.02Ib |
1 |
±1.5 |
±2.5 |
|
0.1Ib |
0.05Ib |
0.5L |
±1.5 |
±2.5 |
|
0.8C |
±1.5 |
- |
||
|
0.1Ib~Imax |
0.05Ib~Imax |
1 |
±1.0 |
±2.0 |
|
0.2Ib~Imax |
0.1Ib~Imax |
0.5L |
±1.0 |
±2.0 |
|
0.8C |
±1.0 |
- |
||
●起动
在额定电压、额定频率及功率因数为1.0的条件下，当电能表负载电流为下表规定值时，电能表应能起动并连续计量电能。
|
仪表类型 |
准确度1级 |
准确度2级 |
|
直接接入式 |
0.004Ib |
0.005Ib |
|
经互感器接入式 |
0.002Ib |
0.003Ib |
●潜动
当电能表的电流线路上无电流，而加于电压线路上的电压为额定值的115%时，电能表在规定时间内的测试输出不应产生多于一个脉冲。
●绝缘性能
电能表的所有线路对表壳或表壳外部可触及的金属部位之间能经受波形为1.2/50μS，峰值为6KV的脉冲电压，在不同极性下各连续试验10次，不出现电弧放电或击穿现象。
电能表的所有线路对地绝缘能经受频率为50Hz的实际正弦波形的交流电压2 KV，历时一分钟试验不击穿。
三. 安装与使用
1、电表在出厂时经检验合格，并安装有专用封铅，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。
2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。
3、按线路图接线，拧紧接线螺钉，并紧固端钮盒内连接板。
4、经互感器接入式电表其示数须乘以变比后，才是实际电能数。
5、运行显示：电表运行过程中，轮流显示表内剩余金额、总用电量、表号、电压、电流。
6、超容报警：电表运行过程中，如果超过设定的报警功率，电表会拉闸，5分钟后会自动合闸。
7、电能表运输和拆封不应受到剧烈冲击，并根据GB/T15464-1995<<仪器仪表包装通用技术条件>>的规定运输贮存。
8、保存电能表应在原包装内，保存地方的环境温度为-40℃～60℃，相对湿度≤85%，空气中无腐蚀性气体。
9、电能表在仓库中贮存，应放在台架上, 叠放高度不超过5箱。拆箱后，单只包装的电能表叠放高度不超过10只。单只包装拆开的电能表不宜贮存。
四. 保证期限
电表自出厂日期起18个月内，如用户遵守本说明书规定要求，并在制造厂铅封完整的情况下，发现电表不符合技术要求时，制造厂给予免费修理或更换。
