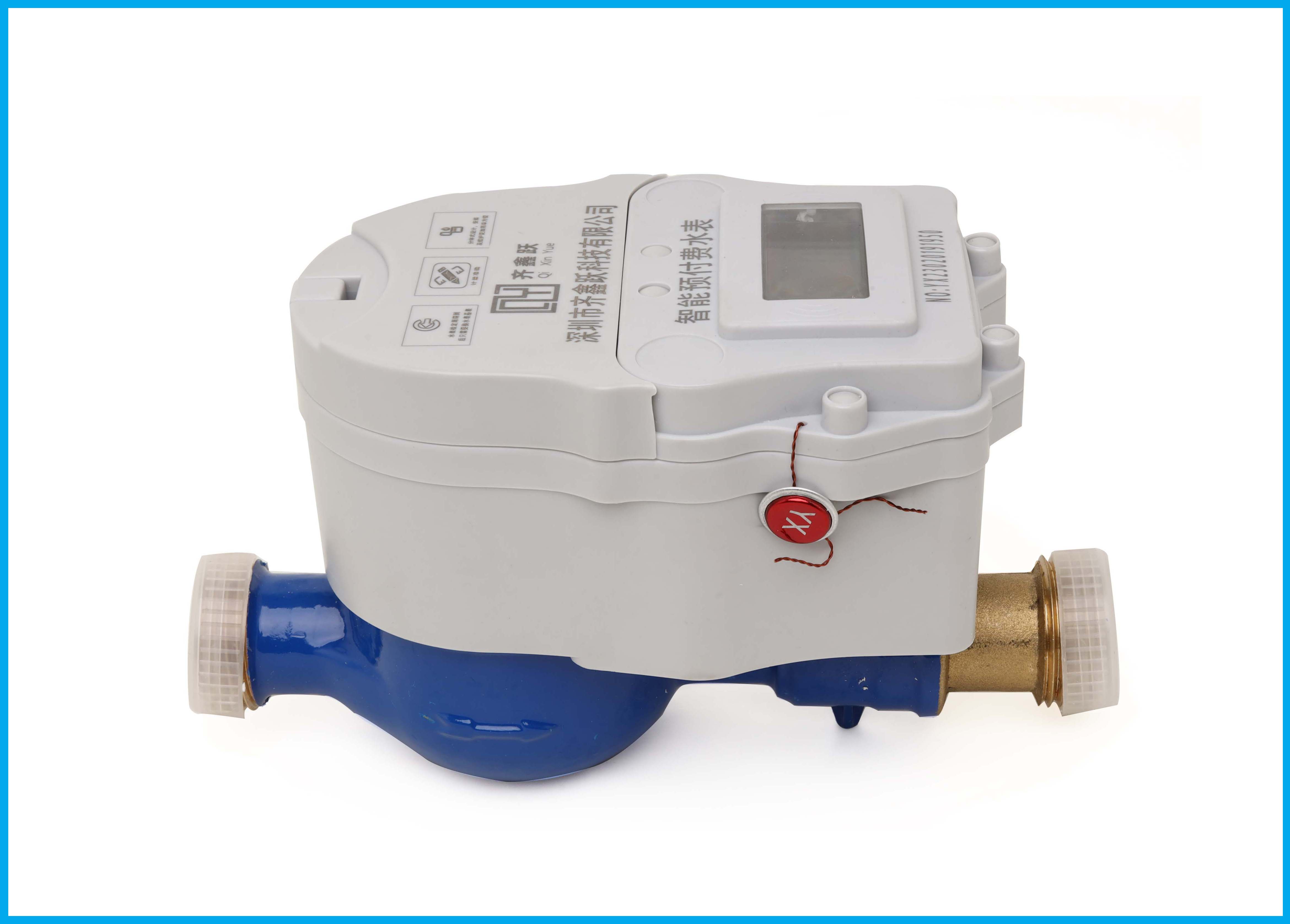

IC卡水表

产品概述:

本水表是用来计量流经自来水管道水的体积总量的仪表,适用于单向、非脉冲水流。智能IC卡(冷水、热水、纯净水)水表以自来水行业最常用,无故障,普通湿式水表为母体表,采用国际上最新微功耗,超大型大规模集成电脑芯片模块,以高集成化工业手段而设计制造的可靠电子控制器,配以本公司研发的超低功耗,大扭距输出的无压损电机控制阀等相结合生产制造的新一代智能化水表,是集预付费,自动计费,报警及防止不当使用等功能于一体的高品质产品。

  • 详情描述
  • 产品参数
  • 注意事项

   本水表是用来计量流经自来水管道水的体积总量的仪表,适用于单向、非脉冲水流。智能IC卡(冷水、热水、纯净水)水表以自来水行业最常用,无故障,普通湿式水表为母体表,采用国际上最新微功耗,超大型大规模集成电脑芯片模块,以高集成化工业手段而设计制造的可靠电子控制器,配以本公司研发的超低功耗,大扭距输出的无压损电机控制阀等相结合生产制造的新一代智能化水表,是集预付费,自动计费,报警及防止不当使用等功能于一体的高品质产品。具有计量准确,性能可靠,结构先进等特点,产品性能指标符合建设部CJ/133—2001标准和本企业标准,主要用于住宅和企业用水的计量与收费工作,该水表是以自来水公司和房产物业公司等水管部门现代管理的理想计量收费器具。

使用说明:

IC卡智能冷水表计量和监控数据是通过水表和液晶显示并用IC卡传递数据,液晶显示如下图所示:

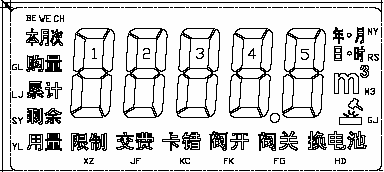

图一     IC卡水表液晶布局




          A显示水量体积单位: m.3

   B显示容量为四位整数,一位小数。

    C 特定状态显示内容为: “本次购量”,“剩余用量”,“累计用量”,“阀关”,“阀开”,“交费”“换电池”,“限制本次购量”,“卡错”,“攻击”,“换电池”,“E-01[EE错]”,“E-03[受磁攻击]”,“E-07[内部电池电压过低]”。

1. 显示“本次购量”:即本次使用用户卡购买的水量,将卡插入IC卡槽内即显示“本次购量XXXM”,然后会累加到原来剩余用量。

2.显示“剩余用量”。即每次插用户卡或到显示报警水量时,均显示“剩余用量XXXM”。

3.显示“累计用量”。即插入用户卡充值及查询时,到最后一项显示为“累计用量XXXM”。表示此水表总共使用的水量。

4.显示“交费”:表示已购水量已经达到警惕水量,应及时购水。

5.显示“卡错”:卡末插好或是插入不是本水表的IC卡,请再插入本水表的IC卡。

6.显示“阀关”:表示水表阀门处于关闭状态。

7.显示“阀开”:表示阀门打开。

8. 显示“限制本次购量”:表示超过限购水量。

9. 显示“E-01”:表示水表电路板故障。

10.显示“Err”“检漏”:表示水表收到强磁干扰,或采样信号线被剪断请及时检查纠正。


一、主要技术性能

1.  被测水温:0º—30ºC(热水表30ºC-90 ºC)

2.  水表的公称压力1Mpa

3.  流量表:(流量范围见下表)

4.水表的最大允计误差:从包括最小流最qmin至不包括分界流量(qt)的低区±5%包括分界流量(qt)至包括过载流量(qs)的高区±2%。

5.管道的水压度大于0.02 Mpa.括分界流量(qt)至包括过载流量(qs)的高区±2%。


二、外形尺寸:


公称口径(DN) mm


长度Lmm


螺纹D

连接螺纹长度mm

amin

bmin

15

165

G3/4B

10

12

20

195

G1B

12

14

25

225

G1/4B

12

16

一、安装使用说明:

1、    选用水表规格应该以常用流量为宜,不能单凭管道口径来确定水表口径。水表使用时被测水的水温和水压应符合主要技术性能1和2条要求。

2、    水表安装时表壳上的箭头方向必须与水流方向一致,安装必须水平,安装地点应能防止暴晒,污染和水淹,且便于拆装和观察,寒冬季节应采取保温措施。

3、    锅炉进水端安装水表时必须安装止回阀,防止热水和蒸汽回流损坏水表。

4、    水表和仪表罩壳上严禁搁置任何物品。应注意,防湿,防潮,严禁水滴渗入水表和仪表内损坏仪表,影响用户正常使用。

5、    长期使用后,杂物堵塞或零件磨损等原因引起误差。水表上的铅封用户不得启动,发现不正常现象应通知自来水公司或物业公司检修。

6、    特别告示:注意安装预留尺寸必须符合水表外形尺寸安装要求,由于预支留尺寸不足造成水表外壳受损坏,责任自负。



 二、 配件:

水表配备接管    2

连接螺母          2

橡胶密封圈       2只

三、 服务承诺产品实行“三包”原则:

 1、凡属质量原因所造成的水表故障,本公司实行“三包”自购买日起为期一年。

2、人为造成的损坏,本公司负责收费检修,按检修项目保用三个月。

3、由于安装不当造成水表损坏不属“三包”范围。
