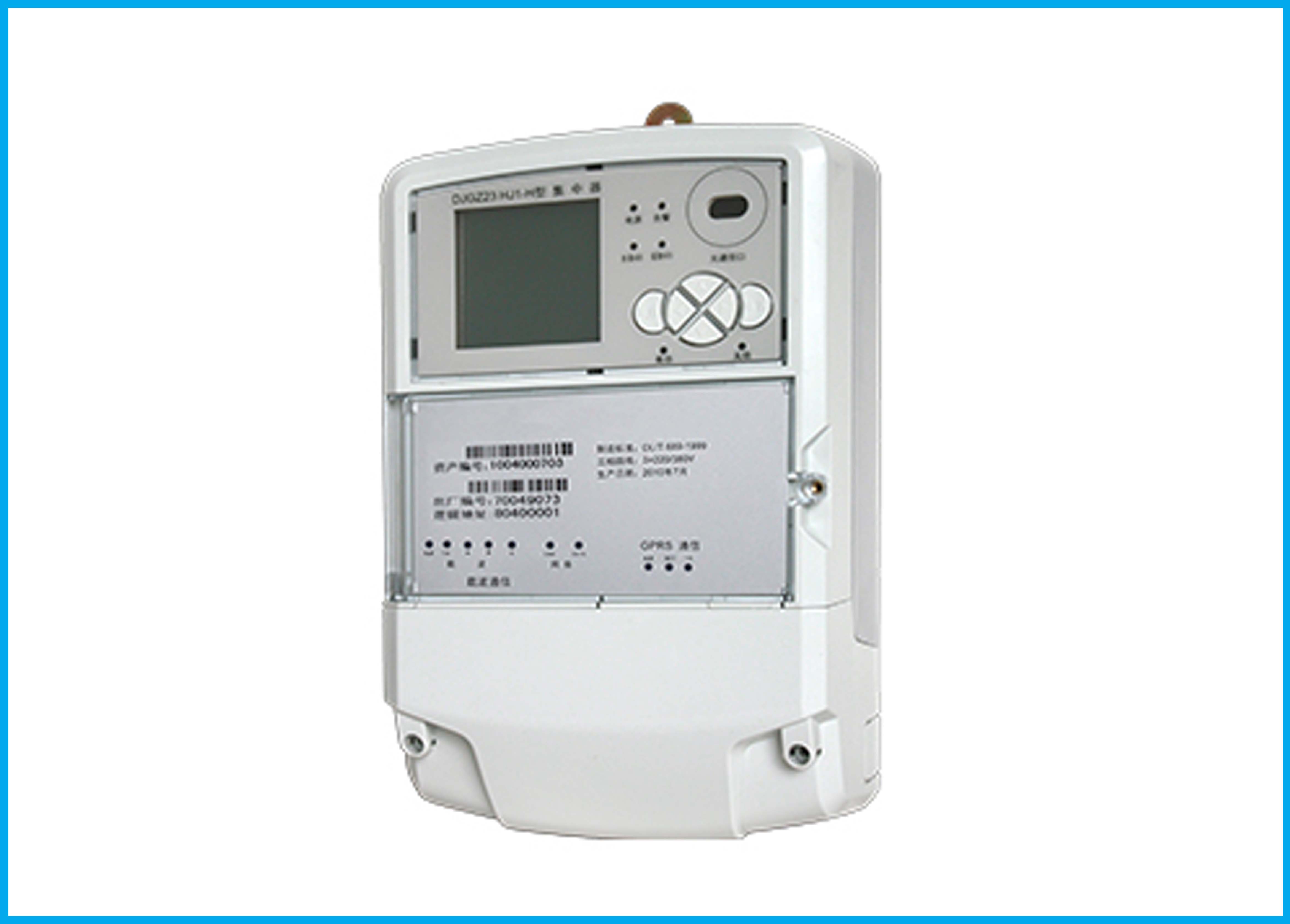

一、概述

　　本集中器用于采集通信方式为mbus通信的水表数据，上行使用以太网或4G与系统后台通信，下行使用有线MBUS抄表。

1.1 上行通信

上行采用以太网（只支持固定ip方式）与数据后台后台通信，通信采用Q/GDW376.1通信协议。

1.2 下行通信

三路MBUS、一路485，支持波特率1200、2400、4800、9600波特率，无校验、奇偶校验通信；

1.3 数据采集功能

可采集通信方式为mbus或485表具数据。集中器与表具通信协议为透明转发，集中器不做协议转换，直接将系统下发的命令转发给表具，将表具的应答转发给系统。

1.4 集中器维护功能

一路维护485，支持设置集中器参数，调试下挂的mbus水表，打印调试信息；

支持以太网远程，USB、4851本地读取/设置参数；

支持以太网远程、USB本地升级；

额定电压	单相 220 V
工频磁场	400 A/m
冲击电压	6 kV
静电放电	8 kV
快速脉冲群	电源回路 5 kV
快速脉冲群	信号回路 2 kV
浪涌	共模 4 kV
浪涌	差模 2 kV
工作温度	-40 ～ +70 ℃（电池工作温度-15～+45 ℃）
相对湿度	≤95%
电压范围	额定电压 ±20%
频率范围	50 Hz±5%
整机功耗	≤3 W
外形尺寸	长×宽×厚：160mm×112mm×71mm
重量	约0.6kg
时钟电池(锂电池)	1200 mAh
断电数据及时钟保持时间	≥10年
硬件接口（标准配置）	MBUS：3路 36V 每路带载200ma RS-485口：1路 USB口(本地)：1路以太网接口：1路

1．安装位置应防雨防潮遮阳固定无震动，对照采集器上挂钩中间位置用Φ7mm 钻头钻一个孔，对照采集器底壳两个螺孔位置用Φ5mm 钻头钻两个孔。

2．将集中器垂直悬挂在挂钩螺钉上，并拧紧下方固定螺钉。注意保证挂钩与挂钩螺钉之间、挂钩螺钉与大地之间接触良好。

3．参考电压端子接线图将电压线接入集中器。

4．将网线插入到集中器以太网模块的插口内。

注意：

请严格按照电力部门的有关操作规程及本终端操作说明来安装，并且终端不能沾水，以免引起人员伤害或设备损毁。

二、故障处理

集中器常见故障及处理

常见故障	解决方法
集中器不能运行，无显示指示灯等	检查电源电压是否正常，检查电源接触是否良好
不能与系统后台通信	1、查看主站IP，主站端口、集中器IP参数是否配置正确。 2、确保主站软件，及对应端口已经打开，正常配置主站软件。 3、以太网模块与采集器是否接触良好 4、集中器自身IP地址是否配置正确。
不能抄表	1、下行水表接线是否正常。 2、查看系统下发的命令是否正确。 3、根据抄表时mbus灯闪烁情况判断下行水表是否正常通信
