光电直读小口径水表

产品概述:

旋翼式直读远传冷(热)水表是用于计量流经自来水管道的水体积总量的测量仪表,适用于小型工业用水和家庭用水。计数值量程大、精度高,计量及其他性能要求满足GB/T778-2018、CJ/T224—2012《电子远传水表》标准、JJG162—2019检定规程。

  • 详情描述
  • 产品参数
  • 注意事项

旋翼式直读远传冷(热)水表是用于计量流经自来水管道的水体积总量的测量仪表,适用于小型工业用水和家庭用水。计数值量程大、精度高,计量及其他性能要求满足GB/T778-2018CJ/T224—2012《电子远传水表》标准、JJG162—2019检定规程。

一、 结构及工作原理

本系列水表是在传统机械多流旋翼式干式水表的基础上设计增加了光电传感器和智能通讯模块制成。该表型采用光电直读专用技术,传感器与计数齿轮隔离,无机械接触;计数器部分经真空处理,与外界空气和被测水隔离,故而保持计数器永远清晰,没有雾化;表头部分采用防水处理,具有防磁功能。

二、技术参数

          ●产品型号:LXSG-15/40;

          ●工作电压:DC 24~42V (MBUS通讯接口)

        DC12~24V (RS-485通讯接口);

          ●工作电流:

   MBUS通讯接口     ■ 抄表工作电流≤10.0mA
                                     ■ 静态工作电流≤1.5 mA

           RS-485通讯接口    ■ 抄表工作电流≤5.0mA

                                      ■ 静态工作电流≤1.0mA

          ●工作环境:水温度:0.1℃~+45℃    湿度:0~95%RH;

          ●存储温度:-25℃~+65℃;

          ●压力等级:MAP10;

          ●压力损失:△p63;

          ●与上位机通讯方式:M-bus现场总线(或者RS-485总线);

          ●通讯传输速率:1200/2400/4800/9600

          ●通信规约:DL/T645、CJ/T 188和内部协议(或用户指定规约);

          ●通讯传输最大距离:300m;

          ●总线引脚ESD保护超过10kV;

          ●短路电流保护;

          ●针对总线开路、短路、空闲等故障保护;

          ●防水等级:IP68。



1.流量参数


水表型号

公称口径DN(mm)

Q3/Q1

过载流量Q4

常用流量Q3

分界流量Q2

最小流量Q1

(m³/h)

(L/h)

LXSG(R)-15

15

80

3.125

2.5

50

31.25

LXSG(R)-20

20

5.0

4.0

80

50

LXSG(R)-25

25

7.87

6.3

126

78.75

LXSG(R)-32

32

12.5

10

200

125

LXSG(R)-40

40

20

16

320

200

2.技术性能:

最大允许误差:

  a.从包括最小流量Q1至不包括分界流量Q2的低区:±5%

            b.从包括分界流量Q2至包括过载流量Q4的高区:冷水:±2%  热水:±3%.
          温度等级:冷水 T30  热水 T90。

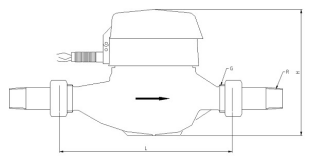

2.安装尺寸



公称口径

长L

宽B

高H

连接螺纹

mm

d

D

水平

15

165

89

125

R1/2

G3/4

20

195

91

125

R3/4

G1

25

225

91

125

R1

G1 1/4

32

230

105

135

R1 1/4

G1 1/2

40

250

120

185

R1 1/2

G2






一、 安装使用安装和维护方法

     1.   水表的安装与检定时,应使其在正常条件下完全充满水。特别是进行水表检定时,若不充满水,在低区Q1到Q2之间的示值误差会有明显的变化,示值误差会偏负。

     2. 选择水表的口径应根据安装地点的流量大小而定,而不宜使用热水既有腐蚀性的液体(除经改制外)。

     3. 安装位置要避免暴晒、冰冻、污染、潮湿和水淹,以便拆装和抄表,在有冰冻期间,除将水表和水管包扎外,不用时把水表进水端阀门关闭,出水端放水阀和龙头打开,可防止水表因冰冻膨胀损坏。建议安装在专用水表箱内。

     4. 水表必须水平安装,使字轮朝上,表壳上箭头方向相同。尽可能避免有弯头、泵、锥管和上游管道直径变化等。上游必须设置不少于10DN,下游直管不少于5DN,或安装等效的整直器,DN为水表公称口径。

     5. 新装管道务必把管道内的石子、泥沙、麻丝等杂物清洗干净再装水表,以免造成水表故障。

     6. 本水表不可以测反向流,不防反向流,无单向止回阀。建议用户另外配置。

     7. 为了测量准确,水龙头应高于水表。

     8. 若水表装在锅炉进水处,应防止热水回流烫伤水表。

     9. 水表不应直接与管道连接,水表与管道间应通过接管,密封垫圈,连接螺母连接。拆装水表时,切不可用力硬板,以免扭坏表壳。

    10. 水表长期使用,管道内杂质铁锈等会堵塞过滤网或进入水表内,使水表误差增大或影响正常运转,最好每隔三年清洗一次,并重新校准,但不要自行拆装。

    11. 水表安装时,水表及其相关管件的四周应留有400mm*40mm的自由空间,以便维修、更换模块。

    12. 应防止下列原因导致水表损坏:

    ① 冰冻②水淹或雨水渗入③由供水设施传导或引起的冲击或振动④不利的水利条件(空化过压、水锤)⑤极端水温或环境、气候、高温、湿热等。

    13. 不用水时,如有微小走动是由于管路中水流压力不过稳定或其他原因所引起。

    14. 在抄表系统中连接方法:



二、成套性

       随同每只水表附带接管头、接管螺母及密封圈各2件,使用说明书、合格证各1件。随同每套系统提供相应的安装维护手册,软件操作指南等有关资料。

三、服务承诺

我公司设立专门的客户服务部门,有专门的技术人员为您提供售后服务和技术支持。

1.咨询服务·

       可随时电话或书面解答产品使用方面的疑惑,必要时派人员到现场服务。

2.维护服务

     使用本产品凡安装合理、使用流量正常,确应制造质量引起的内部损坏或故障(冰冻除外),在保持铅封完整的情况下,质保壹年,本公司可负责维修、调换。
