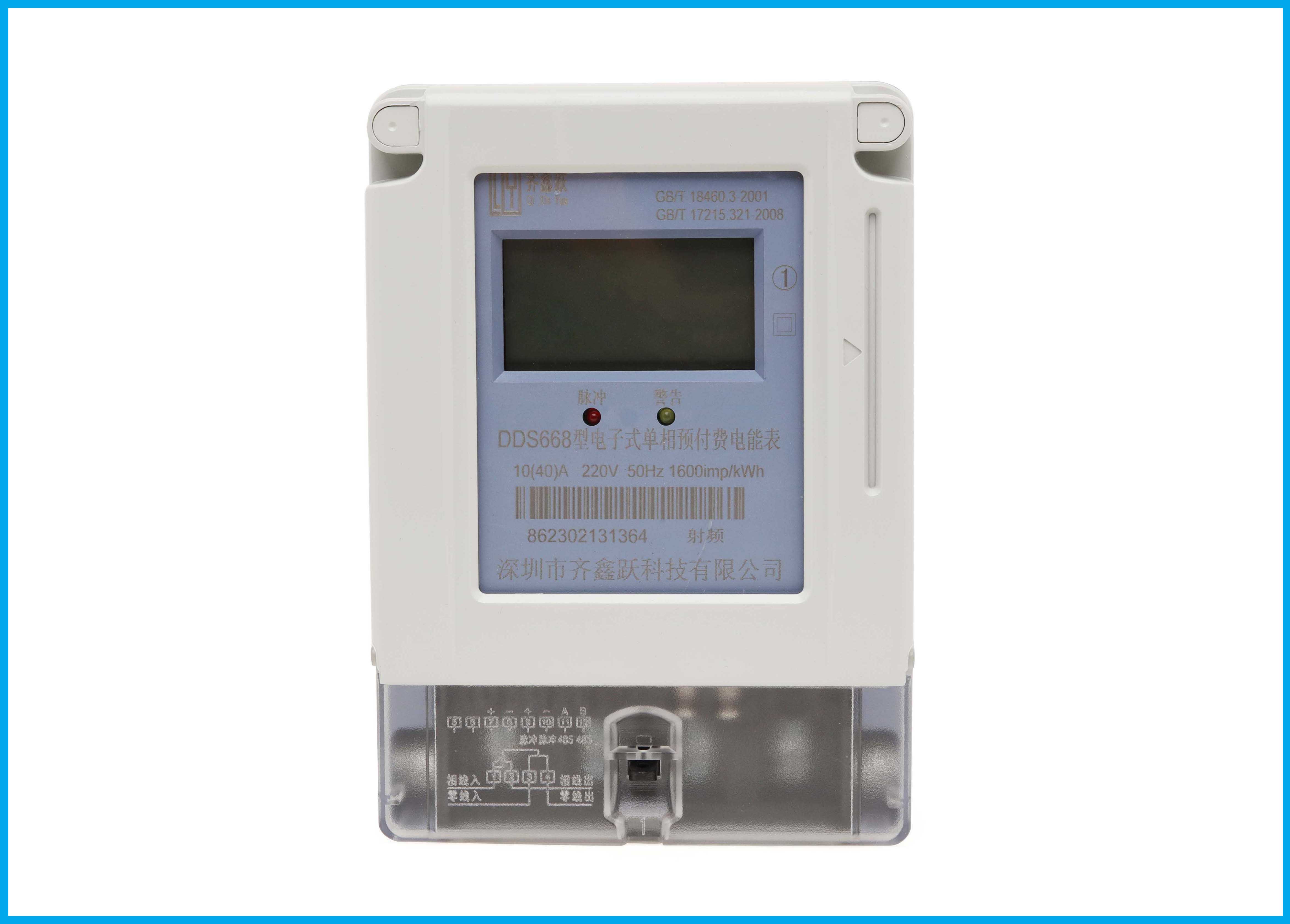

ic卡单相电表

产品概述:

单相电子式预付费电能表,采用先进的超低功耗固态集成电路技术和SMT先进工艺,用于计量交流单相有功电能,广泛用于计量居民住宅、机关、商店等的用电量。应用计算机售电软件管理,先购电后用电,一卡一表,失卡补卡不失电,低电量告警用户购电,零电量自动拉闸断电。

  • 详情描述
  • 产品参数
  • 注意事项

单相电子式预付费电能表,采用先进的超低功耗固态集成电路技术和SMT先进工艺,用于计量交流单相有功电能,广泛用于计量居民住宅、机关、商店等的用电量。应用计算机售电软件管理,先购电后用电,一卡一表,失卡补卡不失电,低电量告警用户购电,零电量自动拉闸断电。

其性能符合GB/T 17215.3 21-2008《交流电测量设备特殊要求第21部分:静止式有功电能表(1级和2级)》和GB/T18460.3-2001《IC卡预付费售电系统第3部分:预付费电度表》标准中对单相电子式电能表的技术要求。


2、功能特点


       2.1 电能计量准确稳定,整机出厂后无需调整,可延长检定周期,大大减少电力部门测试和校验电能表的工作量,可靠性较同类产品有明显提高。

       2.2 双向计量功能,精确测量正、反双向的电能,以总电能累计电量,具有防窃电功能。

       2.3 采用光电隔离电能脉冲输出信号,可进行误差检测,发光管指示用电。

       2.4仪表具有宽负荷、高准确度、高可靠性、高灵敏度、误差曲线平直、体积小、重量轻、功耗低、过载能力强、安装方便等优点。


规格和主要参数


3.1 规格型号(备注:特殊规格,用户需要可定做)

型 号

准  确 度  等级

 频率

参比 电压Un

基本电流Ib

(最大电流Imax

DDSY

1级

2级

50Hz

220V

230V

1.5(6)A,2.5(10)A
5(20)A10(40)A
10(60)A15(60)A20(80)A30(100)A


3.2基本误差

负载电流

功率因数

基本误差(%)

1级

2级

0.05IbI0.1Ib

1.0

±1.5

±2.5

0.1IbIImax

1.0

±1.0

±2.0

0.1IbI0.2Ib

0.5L(感性)

±1.5

±2.5

0.8C(容性)

±1.5

0.2IbIImax

0.5L(感性)

±1.0

±2.0

0.8C(容性)

±1.0

3.3起动:在参比电压、参比频率及功率因数为1的条件下,当负载电流为0.4%Ib(1级表)、0.5%Ib(2级表)时,电能表应能起动并连续计量电能。

3.4潜动:当电压线路为115%参比电压,电流线路无电流时,电表输出脉冲不应多于1个。

3.5功耗:≤2W和10VA。

3.6 工作电压范围:规定工作电压:0.9~1.1参比电压,极限工作电压:0.0~1.15参比电压。

3.7 温度范围:规定工作温度:-25℃~+55℃,极限工作温度:-40℃~+70℃。

3.8 湿度范围:年平均相对湿度<75%。

3.9 安全性能:产品符合GB/T 17215.321-2008规定的关于安全指标的要求。

一、运输与贮存

      仪表运输不应受到剧烈冲击,应根据JB/T 9329-1999《仪器仪表运输、运输贮运基本环境条件及试验方法》的规定运输和储存。

    保存仪表应在原包装内,储存环境-25℃~+70℃,相对湿度不超过75%,环境中不应有腐蚀性气体,应防潮。

    仪表在仓库里保存应放在台架上,叠加高度不超过6箱,拆箱后单只包装电能表叠放高度不超过10只。

二、售后服务

自产品出厂日期起十八个月内,在客户正常的储运、保养、使用,公司封印完整未拆动情况下,因产品的制造问题而不能正常使用时,提供"三包"服务。
