产品概述：
- 详情描述
- 产品参数
- 注意事项
电子式三相预付费电能表(下称电表)采用微电子技术计量电能，采用全屏蔽、全密封结构，用先进的单片机处理系统进行数据的采集、处理和保存，具有良好的抗电磁干扰、低自耗节电、高精度不需校检表、防窃电、5（80）A宽量程、高过载保护、长寿命的特点。
主要特点：应用微信公众号、APP加云后台计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率(由供电部门限定)；电表通过微信、现电表通过微信、现金两种方式缴费，拉闸黄色灯闪烁提醒用户购电，同时会发短信给用户，提醒用户余额不足，及时充值；电量为零时，自动拉闸断。电表有防窃电软件设计等。
电子式预付费电能表适用于频率为50Hz或60Hz有功电能计量，安装于室内或室外表箱内使用。适用于环境温度为－10 — +50℃，相对湿度不超过85％，且周围空气中不应有腐蚀性气体，避免尘砂、盐雾 、凝露等影响。

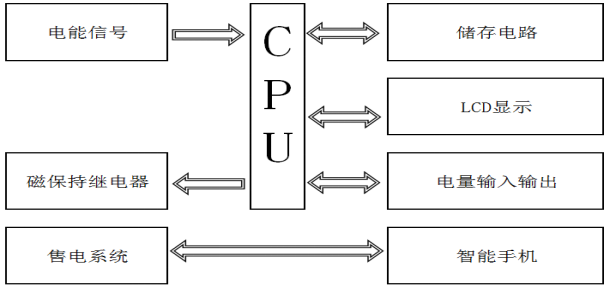

一、工作原理
电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。
二、电表的安装及接线
2.2.1电能表安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能表应用保护柜保护。

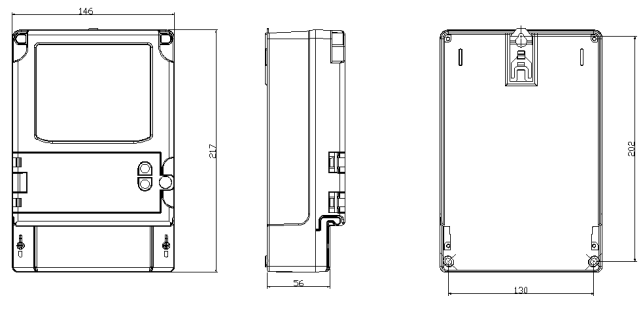

2.2.2电能表上部有挂钩螺钉孔，用PWM4´10螺钉固定，电表下部有2个安装孔，用PA4´10或PA4´12自攻螺钉固定。按下图所示的安装尺寸在底板上先钻好孔，底座应固定在坚固、耐火、不易震动的物体上。
2.2.3电能表应按接线图正确接线。接线端钮盒的引入线建议使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。
2.2.4端子接线图
1）功能端子接线图
1.5(6)A接线图 5（80）A接线图
2) 三相四线电源端子接线图
互 感 式 直 接 式
技术参数：
●误差极限
|
电流值 |
功率因数(COSφ) |
百分数误差极限(%) |
||
|
直接接入式 |
经互感器接入式 |
1级 |
2级 |
|
|
0.05Ib |
0.02Ib |
1 |
±1.5 |
±2.5 |
|
0.1Ib |
0.05Ib |
0.5L |
±1.5 |
±2.5 |
|
0.8C |
±1.5 |
- |
||
|
0.1Ib~Imax |
0.05Ib~Imax |
1 |
±1.0 |
±2.0 |
|
0.2Ib~Imax |
0.1Ib~Imax |
0.5L |
±1.0 |
±2.0 |
|
0.8C |
±1.0 |
- |
||
●起动
在额定电压、额定频率及功率因数为1.0的条件下，当电能表负载电流为下表规定值时，电能表应能起动并连续计量电能。
|
仪表类型 |
准确度1级 |
准确度2级 |
|
直接接入式 |
0.004Ib |
0.005Ib |
|
经互感器接入式 |
0.002Ib |
0.003Ib |
●潜动
当电能表的电流线路上无电流，而加于电压线路上的电压为额定值的115%时，电能表在规定时间内的测试输出不应产生多于一个脉冲。
●绝缘性能
电能表的所有线路对表壳或表壳外部可触及的金属部位之间能经受波形为1.2/50μS，峰值为6KV的脉冲电压，在不同极性下各连续试验10次，不出现电弧放电或击穿现象。
电能表的所有线路对地绝缘能经受频率为50Hz的实际正弦波形的交流电压2 KV，历时一分钟试验不击穿。
●功能特点
1. 无需安装集中器、采集器等设备就可以通讯。
2. 内置大电流磁保持继电器开关，余额为零就断电。
3. 超功率/过流自动跳闸保护电路安全。
4. 电表内置WIF模块，可以本地通讯（可选）。
5. 本地通讯无需布RS485线、改造线路，直接安装就可使用。
6. 远程预付费可以在一个系统下通过GPRS、NB、WIFI、485远程充值、抄表等操作。
7. 物业、房东注册成功后，用户在微信公众号注册就可使用。
8. 微信公众号、APP加云后台管理，手机、电脑损坏后，账户登录就可以找回数据。
9. 动态密码加密管理，信息安全放心，数据永久保存云端。
10. 微信、现金支付电费灵活方便。
11. 对公对私支付方式灵活。
12. 液晶显示，带背光，让用户方便查看电表电量、剩余金额。
13. 单相表5（60）A，三相表1.5（6）A和5（80）A宽量程，满足目前大部分用户需求。
14. 只要有微信的手机，就可以进行充值、查询 。
15. 具有一定的防窃电软件设计；485抄读数据，停电显示（可选项）
16.余额不足警告：拉闸灯开始闪烁（黄色灯），代表电表达到设定的报警金额，后台会给用户手机发送短信，提醒用户及时给电表充费。
16.余额归零拉闸：剩余电量显示为零或负值时，显示“拉闸”提示符，拉闸灯常亮（黄色灯），用户应立即充费。
一. 安装与使用
1、电表在出厂时经检验合格，并安装有专用封铅，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。
2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。
3、按线路图接线，拧紧接线螺钉，并紧固端钮盒内连接板。
4、经互感器接入式电表其示数须乘以变比后，才是实际电能数。
5、运行显示：电表运行过程中，轮流显示表内剩余金额、总用电量、表号、电压、电流。
6、超容报警：电表运行过程中，如果超过设定的报警功率，电表会拉闸，5分钟后会自动合闸。
7、电能表运输和拆封不应受到剧烈冲击，并根据GB/T15464-1995<<仪器仪表包装通用技术条件>>的规定运输贮存。
8、保存电能表应在原包装内，保存地方的环境温度为-40℃～60℃，相对湿度≤85%，空气中无腐蚀性气体。
9、电能表在仓库中贮存，应放在台架上, 叠放高度不超过5箱。拆箱后，单只包装的电能表叠放高度不超过10只。单只包装拆开的电能表不宜贮存
二. 保证期限
电表自出厂日期起18个月内，如用户遵守本说明书规定要求，并在制造厂铅封完整的情况下，发现电表不符合技术要求时，制造厂给予免费修理或更换。
